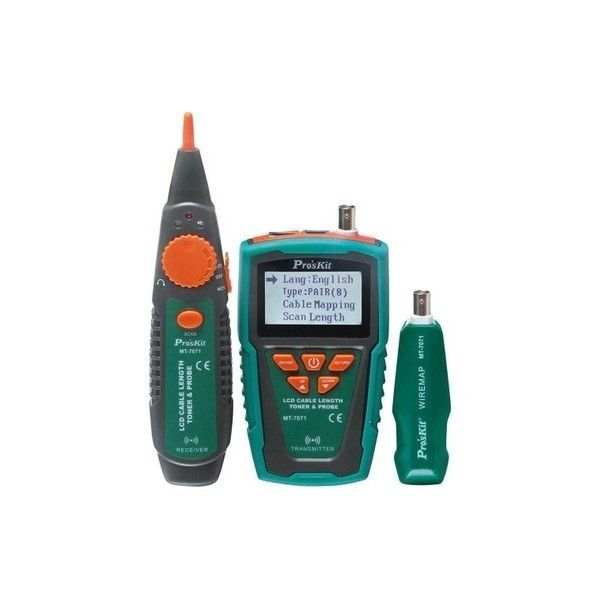

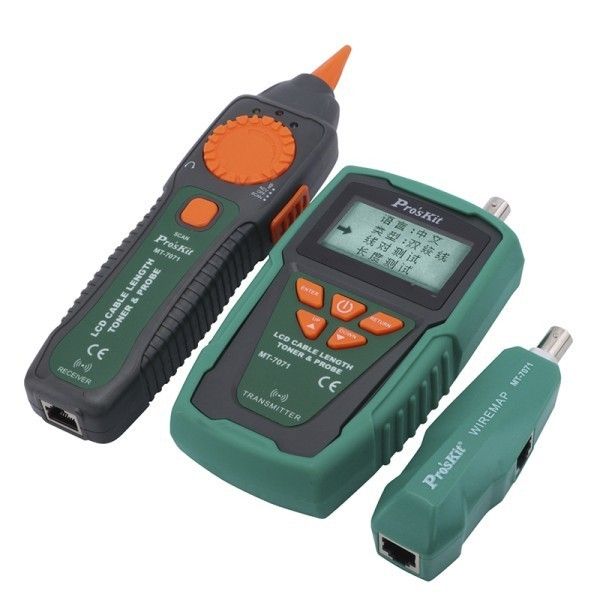

MT-7071 Toner özellikleri

Kablo tipleri test edildi

RJ45 Lan kablosu kedi 5 、 5e 、 6 、 7 (UTP/STP)、 RJ11/12 telefon kablosu kedi 3 (2/4/6 pin)、 timsah klipleri yama kablosu ile koaksiyel kablo ve normal katı/telli tel

Kablo test modları

Konum ve izolasyon kabloları için 1 KHz iki notlu tonlar, doğrulama için tel haritalama (tel sürekliliğini algılar, şort açar, yanlış kaydırır, geçiş yapar) ve açık uzunluk test edilir.

Ölçüm teknolojisi

Kablo kapasitans yöntemi

Maks. test için açılan mesafe

1,200 metre (4,000 feet/1,300 yard)

Min. test için açılan mesafe

Bölünmüş çiftleri: 1 metre (3 feet)、 diğer kablo: 1.25 metre (4 feet)

Uzunluk testinin tipik doğruluğu

± 3.0% (± 0.5 metre/± 1.5 feet/ ± 0.5 yard)

Uzunluk testinin kalibrasyon doğruluğu

± 2.0% (± 0.5 metre/± 1.5 feet/ ± 0.5 yard), standart kablo> 10 metre

Uzunluk testi çözünürlüğü ve birimi

0.1 metre/ayak/avlu, oran: 1 ~ 3 sn./zaman

Kalibrasyon parametreleri bellek

1 ~ 7 setleri, yeni kalibrasyon parametreleri ile yeniden yazma izin

Maks. Iletim ve kablo haritasının mesafesi

3 km(1 kHz) ve 300 m

Kablo haritası ve korumalı gösterge

LCD 1 ~ 8 & G

Diğer fonksiyonlar

Süreklilik testi, canlı telekomünikasyon ekipmanı testi ve yönlendirici tes, voltaj koruması AC 60V veya DC 48V, otomatik kapanma, düşük pil göstergesi

Boyut (l × w × d)

138 × 80 × 35mm

MT-7071 alıcı özellikleri

Sinyal durumu göstergesi

1 kHz , 1 LED ve Buzzer, bulding kulak jakı

Ncv'deki gösterge ve LED aydınlatma

1 LED (AC90 ~ 1000V) ve 1 LED

Boyut (l × w × d)

198 × 45 × 33mm

MT-7071 uzaktan ünite özellikleri

Uzak ünite

1 adet, maks. 8 adet destek (isteğe bağlı)

Uyumlu konektörler

RJ45(8 pin)、 RJ11/12(6 pin)、 BNC konnektörleri

Uzak birim boyutu (l × w × d)

90 × 32 × 30mm

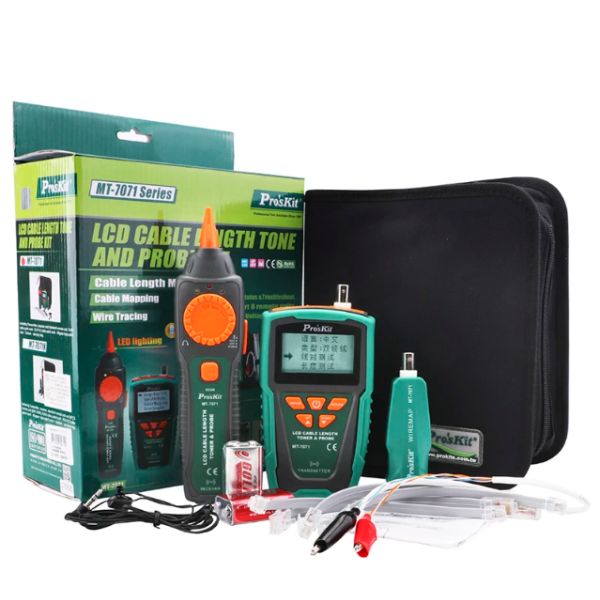

Aksesuarlar

RJ45 kablo yama kablosu 、 RJ11/12 kablo yama kablosu 、 timsah klipler yama kablosu 、 kulaklık 、 pounch çantası
